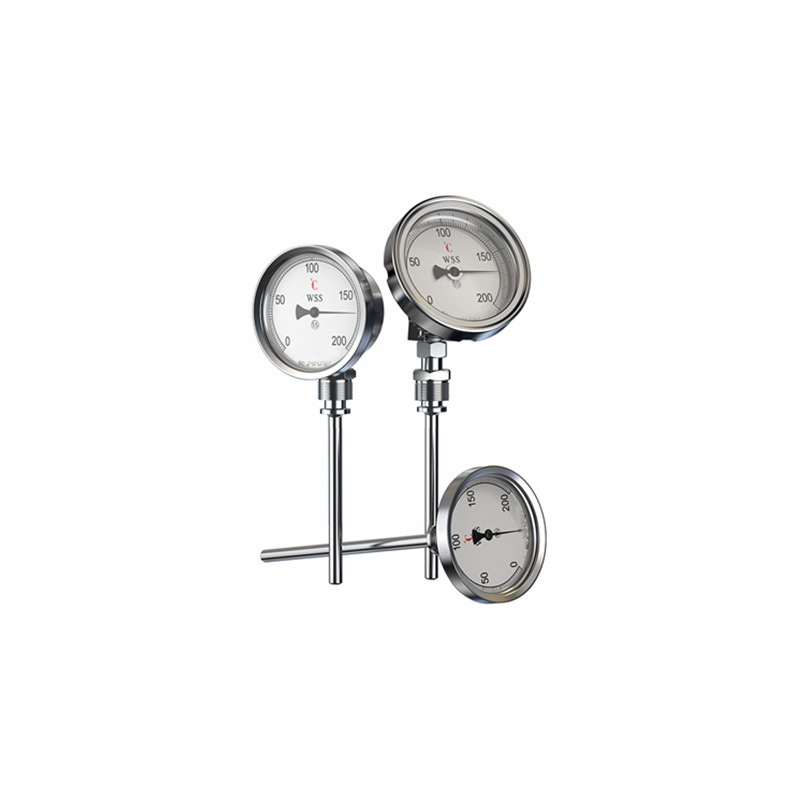

◆WSS工業雙金屬溫度計
WSS型系列工業雙金屬溫度計是一種適合測量中、低溫 的現場檢測工業儀表?？芍苯訙y(cè)量氣體、液體的溫度，廣泛應 用于石油、化 ...
產品詳情
WSS型系列工業雙金屬溫度計是一種適合測量中、低溫 的現場檢測工業儀表?？芍苯訙y(cè)量氣體、液體的溫度，廣泛應 用于石油、化工、船舶、機械、醫藥、電力等行業，是玻璃 溫度計的替代產品。
我公司生產的WSS工業雙金屬溫度計，產品規格品種齊 全，包括普通雙金屬溫度計，電接點式、可調角型、一體化，全 不銹鋼防腐型雙金屬溫度計，以及有特殊安裝方式、特殊型號和 特殊防腐要求的產品，并可配套生產外保護管，保證質量. 供貨及時。
工作原理
雙金屬溫度計的感溫元件由繞制成螺旋狀的雙金屬片構成。雙金屬片受熱膨脹，由于雙金屬片主動層和被動層的膨脹 系數不同，而產生扭轉，使熱能轉變?yōu)闄C(jī)械能，帶動指針旋轉，實現顯示被測介質溫度的目的。
特點
?現場直接顯示溫度，直觀方便。
?結構堅固，耐振動，不易破損。
?品種規格齊全，安裝方式較多，保護管材質選擇性廣。
種類
?雙金屬溫度計-普通型：表盤指針現場指示溫度；
?電接點雙金屬溫度計：除現場指示溫度外，通過上下給定觸點，當溫度達到給定值時，觸點閉合或斷開，使控制電 路中的繼電器動作，從而自動控制及報警。
?帶熱電偶（阻）一體化雙金屬溫度計：將鎧裝熱電偶（阻）安裝在雙金屬溫度計的保護管內，既滿足現場測溫要求，也滿 足遠距離傳輸?shù)囊蟆?br />
?雙金屬帶熱電偶（阻）一體化溫度變送器:將雙金屬溫度計和熱電偶（阻）一體化溫度變送器一體組成，既能現場指示溫 度，又能遠距離傳需0?20m A標準信號，實現自動控制。
?隔爆雙金屬溫度計：用于在生產現場存在碳?xì)浠衔锏缺ㄐ詺怏w（IIB或IIC級，T1-T6）時的電接點型雙 金屬溫度計，測量其各過程中-80-C-+500-C范圍內液體、氣體介質或固體表面的溫度。除實現電接點型本身特性外, 還滿足隔爆要求。
主要技術參數
執行行業標準JB/T8803—2015
?標度盤公稱尺寸：eiOOmm, <t>150mm
?等級：
雙金屬溫度計：1. 0級，1. 5級
鎧裝熱電阻（PtlOO）： B級 + （0. 3 + 0. 005t） 鎧裝熱電偶（K、E型）：1級土 1. 5°C或土0. 004|t|
2 級 ±2. 5?；?±0. 0075|t|
?溫度變送器：±0. 1% （量程）
?熱響應時間
?防護等級：IP65
?角度調整誤差（可調角型，調整角度90° ）
角度調整誤差不大于其量程的1.0%
?回差：不大于基本誤差限的
?重復性：極限范圍不大于基本誤差限的1/2
?環境溫度：-20?60。
?相對溫度：<85%
?溫度量程
?表盤分格表：1笆，2°C, 5°C, 10"C

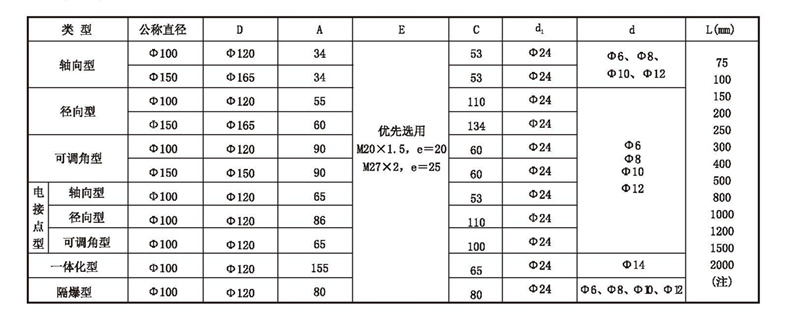

?標準尺寸
注1：對于量程0?50。、0~60°C : LN120mm；其他量程和外徑，保證LN75mm。
注2：隔爆雙金屬溫度計選擇螺紋安裝時，螺紋要求NM27 （保證強度）o
注3：一體化型雙金屬在選擇螺紋安裝時，優先選用M27X2。

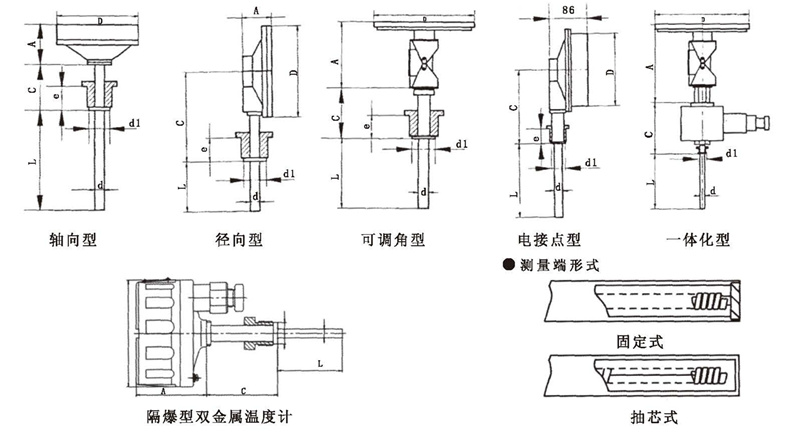

?結構示意圖
電接點型電氣參數及接線方式
?電氣參數
額定功率：10VA
工作電壓：220/380V. A. C
大允許電流：0. 7A

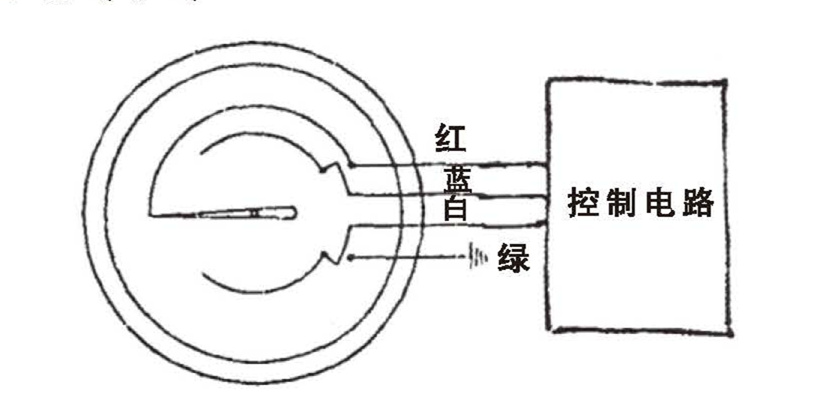

?接線方式
產品參數
規格型號：WSS-401/411雙金屬溫度計
表盤直徑：Φ100MM（可定做直徑60/150MM等）
測溫桿直徑：10MM（可定做其他管徑）
接口大小：M27*2(活動螺紋)可定做固定螺紋內螺紋及非標規格
測量范圍：-40-600度內
安裝形式：勁向/軸向
：1.5級
探溫桿材質：不銹鋼材質
熱響應時間：<40S
防護等級：IP55
鏈接方式：無固定裝置、可動外螺紋、可動內螺紋、固定螺紋、固定法蘭、卡套螺紋、卡套法蘭

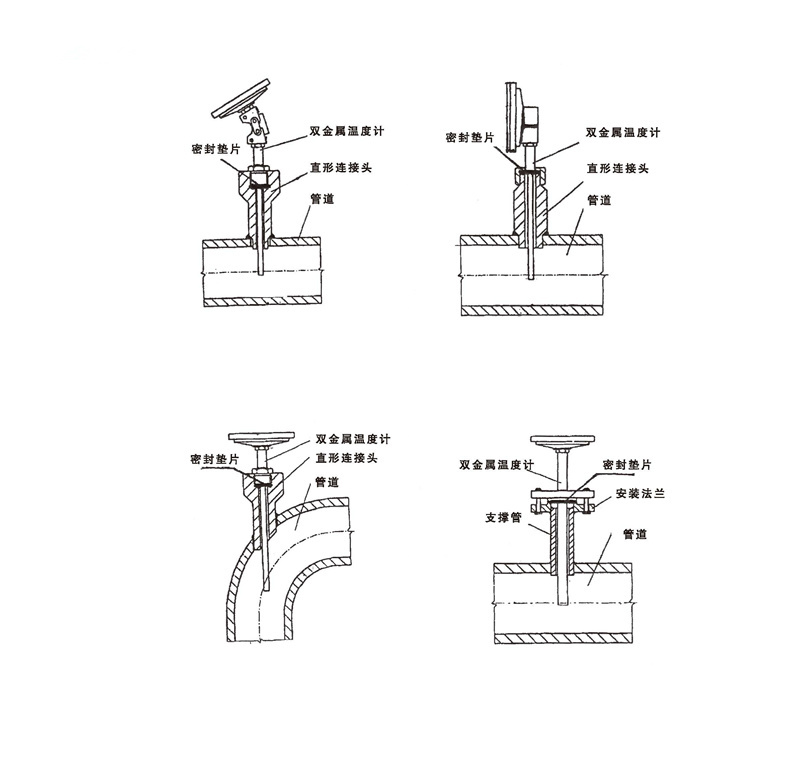

安裝方式
